一、概述
XL動力柜動力配電箱采用了國際IEC標準和國家標準設計制造的新型動力配電箱,此產品選用國外進口電器產品,或國內生產比較先進的電器元件。配電箱適用于工礦企業、商業、服務業,以及民用建筑交流50Hz,電壓600V以下的三相三線,三線四線配電系列中作動力或照明配電之用。
二、產品型號及含義
三、使用條件
環境溫度:周圍空氣溫度不超過+40攝氏度,不低于-10攝氏度,并且在24小時內平均溫不高于+35攝氏度。
大氣條件:相對溫度在溫度+40攝氏度時不超過50%,溫度較低時允許有較高的相對溫度。
沒有導電塵埃及可能腐蝕金屬和破壞絕緣氣體場所。
沒有劇烈振動和顛簸及垂直安裝,安裝傾斜度不得超過5度。
海拔高度不超過2000米。
四、結構特點

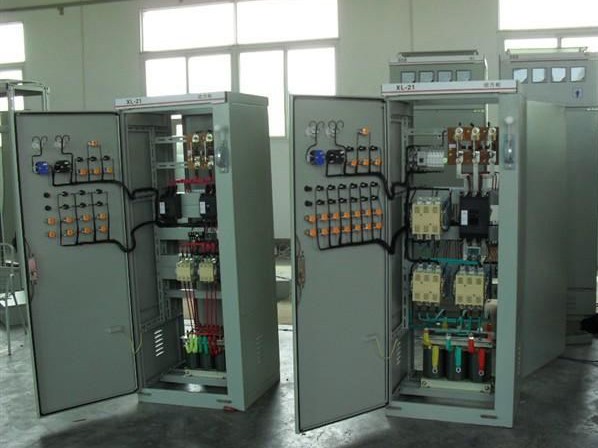

本動力配電箱系封閉式,外殼一般采用鋼板焊接而成,也可用型材組裝而成,箱內左右側壁上焊有電器安裝立柱,刀開關操作手柄裝在箱前右側箱門上作為切換電源之用,箱門上可裝電壓表、電流表、指示燈和操作按鈕,打開門可以檢修箱內的設備。
箱內設備采用條架式結構安裝,安裝靈活緊湊,方便維修。
五、訂貨須知
用戶訂貨時需提供下列資料:
一次線路方案及單線系統圖;
二次線路展開系統圖;
每箱內所裝各種電器設備詳細規格及數量;
在訂購時,尚須提供力配電箱的排列圖和平面布置圖。
